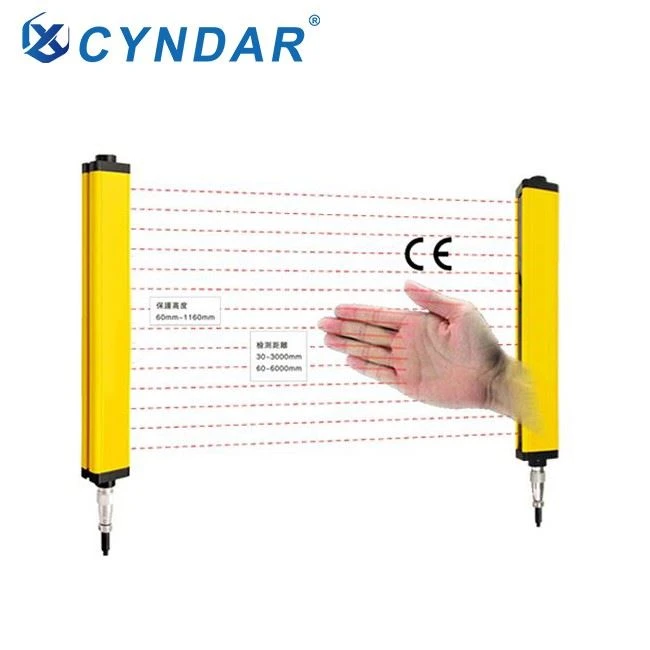

Introduction aux rideaux lumineux
La barrière immatérielle de sécurité est une sorte de dispositif de sécurité qui peut former une barrière virtuelle autour du danger, créant une barrière inductive qui protège le point d'accès de la machine et ses environs pour protéger les personnes et les machines contre les dommages. CYNDAR fournit une barrière immatérielle de sécurité facile à utiliser avec le plus petit encombrement, un boîtier durable et des options pour réduire le câblage pour diverses applications de sécurité.
Occasions d'application:
Les produits sont associés à des équipements mécaniques pour protéger la sécurité personnelle des opérateurs.
| Équipement d'estampage | Équipement de stockage automatisé | Machines de contrôle de levage | Machines de moulage par injection |
| Machines de cisaillement | Garage en trois dimensions | Autres situations dangereuses existantes | Ligne d'assemblage automatisée |
| Machines de pliage | Machines à filtre-presse | Machines à bois | Machines en caoutchouc |
| Ligne d'assemblage de soudage | Machines de moulage | Machines de découpe de papier | Machine de moulage par soufflage |
Composition du produit:
La barrière immatérielle de sécurité se compose d'un émetteur et d'un récepteur, qui peuvent détecter efficacement tous les objets opaques qui pénètrent dans la zone de barrière de la barrière immatérielle et dépassent la précision de détection, des câbles de données, des supports simples et des vis (supports différents pour différents modèles).
La barrière immatérielle barrage peut être utilisée avec les contrôleurs QCA, QCA2 ou directement connectée à l'API et aux relais de sécurité, et coopérer avec le système de contrôle de la machine-outil pour réaliser la fonction de contrôle de l'arrêt automatique dans des situations dangereuses.
Émetteur et récepteur Vis, Écrous, Câble de données
Connaissances en sélection :
1. Une variété de modèles au choix, qui peuvent être sélectionnés en fonction des conditions du site.
2. Fournir 14 mm, 20 mm, 25 mm, 30 mm, 40 mm, 80 mm, une variété de précision de détection est facultative
3. La plage de détection entre l'illuminateur et le récepteur peut être de 30 mm à 40 000 mm.
4. La sortie NPN (normalement fermée, normalement ouverte), la sortie PNP (normalement fermée, normalement ouverte), la sortie RS485, la sortie RS232 (deux ensembles de sorties peuvent être sélectionnés en même temps) peuvent être sélectionnées ; La sortie RS485 et la sortie RS232 sont généralement utilisées pour le type de mesure, le type de comptage et la barrière immatérielle de type correction
5. Test AMDEC pour assurer la fiabilité du contrôle
6. Il a une haute immunité aux EMI, RFI, lumière ambiante, flash de soudage et lumière stroboscopique.
7. Compatible avec l'entrée PLC sûre (conformément aux spécifications OSSD)
8. Les câbles de déconnexion amovible (RD) et les supports de montage sont commandés séparément
9. Il peut être équipé d'un contrôleur de barrière immatérielle de sécurité et d'un contrôleur intégré en option (installé dans l'armoire électrique) ou d'un contrôleur externe (installé à l'extérieur de la machine-outil)
9. Si vous avez besoin de plus de fonctions, vous pouvez contacter CYNDAR pour obtenir des renseignements.
Caractéristiques:
·Fonction d'auto-vérification parfaite : lorsque le protecteur de barrière immatérielle de sécurité tombe en panne, assurez-vous de ne pas envoyer de mauvais signaux aux appareils électriques contrôlés.
·Forte capacité anti-interférence: le système a une bonne capacité anti-interférence contre les signaux électromagnétiques, les lumières stroboscopiques, les arcs de soudage et les sources lumineuses environnantes.
·Installation et débogage pratiques, câblage simple et belle apparence.
· Utilisation de la technologie de montage en surface, performance antichoc supérieure.
· Conforme au niveau de sécurité de la norme IEC61496 de l'International Electrotechnical Society, conçu conformément aux normes européennes et a passé la certification CE.
·Temps de réponse court (≤15ms), haute sécurité et fiabilité.
·Conception de forme ultra-petite, réduisant efficacement l'espace d'installation; la barrière immatérielle est connectée au câble via le siège de prise aviation, qui peut être installé, déchargé et câblé avec précision, rapidement et facilement.
·Tous les composants électroniques de ce produit sont fabriqués à partir d'accessoires de marque de renommée mondiale.
Diagramme de sélection de l'espacement des faisceaux :
Paramètres techniques du produit (spécifications conventionnelles)
| Forme de barrière immatérielle | Faisceau opposé | ||||||
Espacement des axes optiques | 10 mm | 14 mm | 20 mm | 25 mm | 30 mm | 40mm | 80mm |
Précision de détection Précision de détection | 18mm | 22mm | 28mm | 33mm | 38mm | 48mm | 88mm |
Nombre de poutres | 4. 6...32 (Plus de faisceaux peuvent être personnalisés) | ||||||
Hauteur de protection | Espacement des axes optiques × (nombre de faisceaux-1) | ||||||
Distance de détection | A:0.3-3m;B:0.3-6m;C:0.3-10m;D:0.3-15;E:0.3-20m;F:0.3-25m;G:0.3-30m;H:0.3-40m | ||||||
Temps de réponse | ≤15ms | ||||||
Interférence anti-lumière | 10000lux (angle d'incidence≥5°) | ||||||
Dimensions | 30×30×Lmm (Différents modèles et différentes tailles) | ||||||
Niveau de protection | IP65 | ||||||
Manette | QCA/QCA2/QSW/QSWS | ||||||
Tension | DC12/24V ；AC110-220V (Avec contrôleur et sortie passive relais) | ||||||
Consommation de courant | 200mA | ||||||
Sortir | Type NPN/PNP, courant absorbé 500 mA, chute de tension inférieure à 1,5 V, polarité, court-circuit, protection contre les surcharges (ou RS485\RS323) | ||||||
Etat de sortie | ON lorsque tous les axes optiques reçoivent de la lumière (la lumière verte s'affiche lors de la réception) | ||||||
Voyant | Émetteur : indicateur d'alimentation (rouge); récepteur : voyant de sortie (vert) ombrage (rouge) | ||||||
Source de lumière | LED infrarouge modulée | ||||||
Méthode de connexion | Prise aviation circulaire, équipée d'un câble de liaison spécial, 5 conducteurs pour émetteur et 5 conducteurs pour récepteur (différents types et nombres de conducteurs différents) | ||||||
Matériau de la coque | Alliage d'aluminium, couvercle d'extrémité : nylon renforcé ABS | ||||||
Résistant à la lumière ambiante | Lumière incandescente : 3000Lx de surface de réception de lumière ; Lumière du soleil : 10000Lx de surface réceptrice de lumière | ||||||
Température ambiante | Lorsque vous travaillez : -10~+40℃ (mais pas au gel), lors du stockage : -25~+55℃ | ||||||
humidité de l'environnement | Lorsque vous travaillez : 35~85 % HR, lors du stockage : 35~95 %RH | ||||||
Étapes de sélection de la barrière immatérielle
1. Sélectionnez l'espacement en fonction de la situation de protection
2. Déterminer la hauteur de protection et la hauteur totale de la barrière immatérielle
3. Déterminer la distance entre l'émetteur et le récepteur
4. S'il est installé dans un espace étroit, vous pouvez contacter CYNDAR pour obtenir une image 3D de la barrière immatérielle, ou montrer la taille, et laisser CYNDAR la choisir pour vous.
Sélectionnez la barrière immatérielle de sécurité par série
Série de modèles | Nom du produit | Caractéristiques ou avantages | Téléchargement de fichier |
| CCT | Barrière immatérielle de sécurité universelle | La plupart des équipements et scènes conventionnels peuvent être utilisés | |
| CHAT | Barrière immatérielle barrage ultra-longue | Utilisé pour les barrières immatérielles où l'émetteur et le récepteur ont une distance de faisceau de plus de 3 mètres, comme la détection de zone, la protection périmétrique et la détection périmétrique du bras robotique | |
| CSAT | Barrière immatérielle de détection multi-faces | Utilisé pour la détection multi-surfaces (zone) et peut être contrôlé en série avec des contrôleurs recto-verso | |
| LIT | Pas de barrière immatérielle de sécurité contre les angles morts | Il peut être utilisé pour les équipements où la hauteur est limitée dans un espace étroit, la distance entre le spot du faisceau et le haut de la barrière immatérielle n'est que de 6,75 mm | |
| CST | Dispositif de protection photoélectrique barrière immatérielle | Utilisé pour les poinçonneuses et les plieuses, etc. (très haute résistance aux chocs), contrôleur externe en option et support rotatif à 360° | |
| CRFT | Barrière immatérielle de sécurité étanche | Le niveau d'étanchéité peut atteindre IP68, ne craint pas l'eau, peut être utilisé dans un environnement humide, peut être utilisé à l'extérieur | |
| CZT/CBT | Rideau lumineux ultra-mince | Peut être utilisé pour les barrières immatérielles dans les espaces étroits, avec un type avant mince ou un type mince sur le côté | |
| QX | Barrière immatérielle de sécurité économique | Barrière immatérielle abordable (petite taille, déviation antichoc) adaptée aux appareils à faible vibration | |
| CLT/CMT | Barrière immatérielle de type mesure/barrière immatérielle de type comptage | Détection de ligne, mesure de taille, détection de contour, correction de précision, détection de trou, détection de forme, positionnement de bord et de centre, contrôle de tension, comptage de pièces, détection de taille de produit en ligne et détection et mesure similaires ci-dessus, peut être RS485\RS232 et NPN ou PNP Group sortir | |
| QSMT | Barrière immatérielle de séparation de véhicules | Peut être utilisé pour le commutateur de barrière routière, le commutateur de station de péage à grande vitesse, le commutateur de détection de périmètre de pont-bascule, la détection de modèle de véhicule | Manuel du séparateur de véhicule QSMT |
1. La barrière immatérielle du véhicule est utilisée avec un couvercle en acier inoxydable 2. Informations de base de la couverture extérieure : acier inoxydable 304, épaisseur de 1.5mm, taille 1660*130*130mm, base 200*200mm 3. Vous pouvez choisir une couverture extérieure chauffée ou une couverture extérieure non chauffée | |||
Accessoires optionnels | |||
| QCA |
| Peut contrôler 1 jeu de barrières immatérielles, tension d'entrée AC 110/220V, installé dans l'armoire électrique | Accessoires |
| QCA2 |  | Peut contrôler 2 ensembles de barrières immatérielles, tension d'entrée AC 110/220V, installées dans le boîtier de commande électrique, la barrière immatérielle est associée à une sortie passive et peut être directement connectée à des charges haute puissance | Accessoires |
| QSW |  | Peut contrôler 1 jeu de barrières immatérielles, tension d'entrée AC 110/220V, installée dans le boîtier de commande électrique, la barrière immatérielle prenant en charge l'utilisation de la sortie passive peut être directement connectée à des charges haute puissance | Accessoires |
| QSWS |  | Peut contrôler 2 ensembles de barrières immatérielles, tension d'entrée AC 110/220V, installée sur le côté de la machine, sortie passive à double relais | Accessoires |
| QCA-01 |  | Peut être utilisé pour les machines-outils qui n'ont pas de position pour supporter la barrière immatérielle | Accessoires |
| QCA-07 |  | Il peut être utilisé pour les machines-outils qui n'ont pas de position pour supporter la barrière immatérielle (machines-outils à très fortes vibrations) | Accessoires |
