Description des produits

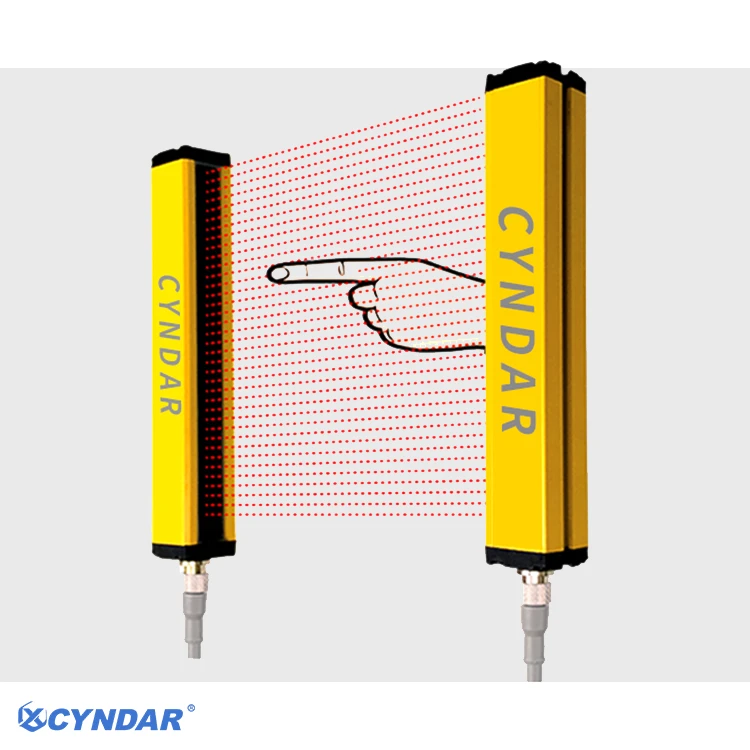

barrière immatérielle de sécurité	barrière immatérielle de sécurité
Mode	CCT 30-10-290 2BB
Caractéristiques	Nombre d'axes optiques	Espacement des faisceaux	Hauteur de protection	Plage de numérisation
Illustration
Caractéristiques	30 poutres	10mm	290mm	6m
Sorties sécurisées (OSSD)	2 PNP NC
Prise d'interface	Connecteur M12
Emballer	1 récepteur et 1 émetteur, accessoires support à vis, câble de 3 mètres
synchrone	Synchronisation de ligne

Pour plus de spécifications, veuillez vous référer au manuel d'utilisation et contacter le service client.

Xinda CYNDAR crée des barrières lumineuses d'avertissement photoélectriques de haute-précision, couvrant les machines-outils et les postes de travail des robots, réalisant une détection de niveau milliseconde, protégeant le bon fonctionnement de la zone d'exploitation et intégrant la technologie photoélectrique de précision dans les scénarios industriels. Les produits de détection de zone développés sont largement utilisés dans les postes de travail robotisés, rendant les opérations collaboratives homme-machine plus ordonnées et contrôlables.

Plus de descriptions de produits

Nom du produit	Barrière immatérielle de sécurité
Paramètres pertinents
Forme de barrière immatérielle	Méthode de cuisson
Espacement des axes optiques	10mm	14mm	20mm	25mm	30mm	40mm	80mm	200 mm
Précision de détection	18mm	22mm	28mm	33mm	38mm	48mm	88mm	208mm
Nombre de faisceaux lumineux	6,8...32	6,8...32	4,6...32	6,8...32	4,6...32	4,6...32	4,6...20	4,6...12
Hauteur de protection	Espacement des axes optiques × (Nombre de faisceaux - 1)
Distance de détection	0.3~3m(A);0.3~6m(B)
Données électriques
Tension d'alimentation	DC12/24V
Courant de consommation	Inférieur ou égal à 200 mA
Temps de réponse	Inférieur ou égal à 15 ms
Sortir	Type NPN/PNP, avec une injection de courant de 500 mA, avec une chute de tension inférieure à 1,5 V, avec protection contre la polarité, les courts-circuits et les surcharges.
Éléments de commutation	Cristal PNP ou transistor NPN
Contrôleur	Contrôleur de barrière immatérielle (sortie relais AC110-220V)
	Relais de sécurité (sortie relais DC24V, double canal, réinitialisation manuelle/automatique sélectionnable)
État de sortie	Lorsque tous les axes optiques sont allumés, le récepteur est allumé (le voyant vert l'indique).
Voyant lumineux	Projecteur : voyant d'alimentation (rouge) ; Récepteur : Le voyant de sortie est allumé (vert) / bloqué (rouge)
Données mécaniques
longueur d'onde	805mn
Source lumineuse	LED infrarouge modulée
Dimensions transversales-dimensions	30mmx30mm
Matériau de la coque	Alliage d'aluminium, couvercle d'extrémité : nylon renforcé ABS.
Interfaces électriques
Nombre d'interfaces	2 (émetteur et récepteur)
Types d'interfaces	Connecteur M12 à 7 broches
Données environnementales
Degré de protection	IP65
Résistance aux interférences lumineuses	10 000 lux (angle d'incidence supérieur ou égal à 5 degrés)
Résistance à la lumière ambiante	Lumière incandescente : L'intensité lumineuse sur la surface réceptrice est de 3 000 lux ; lumière du soleil : L’intensité lumineuse sur la surface réceptrice est de 10 000 lux.
Température ambiante	Atelier : -10 - 40 degrés (mais pas de gel), stockage : -25 à 55 degrés
Humidité ambiante	Atelier : 35 - 85 % HR, stockage : 35 - 95 % HR
Conditionnement	Environnement industriel standard
Longueur de câble autorisée	100m

Description du modèle

Exemple de modèle :CCT 08-40-280 2AA-5 m Barrière immatérielle de sécurité anti--CCT : 8 faisceaux, espacement des axes optiques de 40 mm, hauteur de détection de 280 mm, deux jeux de sorties NPN normalement fermées, faisceau traversant de 3 m-, câble de 5 m.
TDC	08-	40-	280	2	A	A	-5m

Série de produits	Nombre de faisceaux	Espacement des axes optiques	Hauteur de protection	Quantité de sortie	Méthode de sortie	Distance de détection	Longueur du câble de données
TDC	04 06 08 ... 32	10:10mm 14:14mm 20:20mm 25:25mm 30:30mm 40:40mm 80:80mm 200:200mm	Hauteur effective du produit :Hauteur=(Nombre de poutres - 1) * Espacement	2:Deux ensembles de sorties	A: NPN NC B: PNP NC C: NPN NON D: PNP NON	A: 0.03-3M B: 0.03-6M	Configuration standard : 3 mètres (non précisé) 4m: 4 mètres 5m: 5 mètres ... 30m: 30 mètres

Configuration d'usine

Contrôleur en option

Modèle	Nom	Caractéristiques	Sortir	Description	Image	Schéma de câblage
LCBP1	Contrôleur de barrière immatérielle	C.A. 110 ~ 220 V	1NC+1NON	Convient pour un ensemble de rideaux légers (7 âmes - PNP).		Schéma de câblage pour barrière immatérielle et LCBP1
SRC106	Relais de sécurité	C.C 24 V	3NC+1NON	Double-canal, réinitialisation manuelle/automatique sélectionnable (7 cœurs - PNP).		Schéma de câblage pour barrière immatérielle et SRC106

Spécifications des accessoires

Nom	Image	Dimensions	Application
Vis de type T-
Vis de type T-	CA02/Configuration standard		Pour la méthode d'installation à rainure latérale
Support à angle droit-
Support à angle droit-	CA04/Configuration standard		Pour la méthode de montage d'extrémité CCT
Écrou convexe
Écrou convexe	CA03/Facultatif		Pour la méthode d'installation à rainure latérale
Support de tube en acier inoxydable
Support de tube en acier inoxydable	CA01/Facultatif		Pour la méthode d'installation tubulaire
