Scanner laser de sécurité à évitement d'obstacles TOF bidimensionnel série XD-TOF-05D. Le lidar d'évitement d'obstacles de sécurité peut atteindre une portée de surveillance de 5 mètres et un angle de 270 °. Il peut apprendre automatiquement, apprendre des scènes sur site et surveiller les contours. Les fonctions d'arrêt et de redémarrage intégrées sont conformes aux contre-mesures de mouvement de la ligne de production. Arrêtez les opérations et envisagez la production. Le capteur lidar 2D est principalement basé sur les nouveaux produits compacts, économiques, rapides, de petite taille, légers, à faible consommation d'énergie et à faible coût. Il adopte une protection laser sans danger pour les yeux et est conforme aux normes. IP65 étanche à la poussière et à l'eau, toujours adapté aux environnements difficiles.
Paramètre de produit
Informations de base | ||
nom du produit | Scanner Lidar 2D TOF | |
Numéro de produit | XD-TOF-05D | XD-TOF-05D |
Sortie IO | NPN | PNP |
Caractéristiques | ||
Source de lumière laser | 905 nm (classe I) | |
Plage d'angle de balayage | 270° | |
Fréquence d'images de numérisation | 15 Hz / 30 Hz | |
zone de travail | 0.05m~5m | |
Fonction d'auto-apprentissage | Analyser automatiquement l'environnement et générer des zones | |
Paramètres mécaniques / électroniques | ||
Lien électrique | DB15 MALE / Bulk | |
Tension d'alimentation | DC 9V ~ 28V | |
Consommation d'énergie | 2W | |
Commutateur d'entraînement | DC 30V 50mA MAX | |
Couleur de la coque | bleu clair | |
classe de protection | IP65 | |
poids | 150g sans câble | |
Dimensions (L × l × H) | 50 mm × 50 mm × 76 mm | |
Performance | ||
Forme d'objet reconnaissable | Presque toutes les formes | |
Erreur de mesure | ± 30 mm | |
Nombre de groupes régionaux | 16 groupes régionaux, chaque groupe régional contient 3 régions | |
Interface | ||
USB | Micro USB | |
entrer | GND / NC × 4 | |
Sortie de commutation | NPN × 3, indication de l'état de fonctionnement de l'équipement × 1 | PNP × 3, indication de l'état de fonctionnement de l'équipement × 1 |
Temps de maintien de la sortie du signal | 100 ms ~ 10 000 ms (réglable) valeur typique 330 ms | |
Temps de réponse | 67 ms ~ 30 000 ms (réglable) valeur typique 134 ms | |
Indicateur de statut | Indication d'état × 1, indication de groupe de zones × 3 | |
Paramètres environnementaux | ||
Anti-vibration | 10-55 Hz, amplitude 0,75 mm, triaxial XYZ, 2 heures par axe; 50-200 Hz, 196 m / s² (20G), vitesse de balayage 2 min / cycle, XYZ triaxial, 2 heures par axe | |
Température de fonctionnement | -10℃~+55℃ | |
Plage de température de stockage | -30℃~+75℃ | |
Capacité à résister à la lumière ambiante | ＜ 15000 lux | |
Caractéristique principale
Principe de fonctionnement
La série 05D est un capteur de scanner laser TOF dont les composants de base comprennent des composants mécaniques, électriques et logiciels. Lors du travail, le faisceau laser sera émis vers l'extérieur et sera réfléchi lorsque le faisceau laser heurtera un objet. Le récepteur détecte le signal lumineux réfléchi, puis le temps passe. Le module d'analyse mesure la différence de temps entre la lumière réfléchie et la lumière émise, et multiplie le temps par la vitesse de la lumière pour obtenir la distance parcourue par la lumière, obtenant ainsi le calcul de la position de l'objet mesuré.
comme indiqué sur la figure:
Interface du logiciel
Solution d'application de scénario
| Le capteur lidar de sécurité protège les points dangereux d'un seul robot | Application du scanner laser 2D à l'estampage | Activer les barrières de stationnement | Lidar est utilisé dans la détection de réservoir vide et la mesure du niveau de liquide |
| L'ensemble du système du robot industriel a une structure compacte et une précision de positionnement de répétition élevée. Il peut être utilisé pour le soudage par points, le chargement et le déchargement, la coulée, le meulage et la découpe laser. Veuillez utiliser le scrutateur laser de sécurité XD-TOF-05DCyndar pour une surveillance et une protection complètes du robot. La plage de protection est de 0,5 à 5 m, ce qui est la solution parfaite pour une portée rapprochée. Le robot peut continuer ses étapes de travail définies. | Un scanner laser de sécurité standard 05D est installé sur le moule pour protéger l'environnement du moule. Le capteur laser de sécurité protège la zone située devant la presse entre les deux portes d'outils. S'il y a des personnes ou des objets dans la zone, il est interdit de retirer ou d'étendre l'outil de presse. | La valeur de commutation NPN ou PNP du scanner laser 2D peut détecter et surveiller les obstacles au stationnement. Lorsque le véhicule passe, le levier de frein est relevé pour permettre au véhicule de passer. La distance de détection du lidar est réglable et le temps de porte est contrôlé intelligemment pour fournir une base fiable et une garantie de sécurité pour la gestion des entrées et des sorties, et pour répondre à la gestion efficace des entrées et des sorties de l'autoroute ou du parking. | Lors de la production de produits liquides, le capteur laser de sécurité mesure le niveau de liquide sans toucher le liquide pour calculer le niveau de liquide. Utilisez cette méthode de mesure pour mesurer les liquides et les solides. Le capteur lidar TOF-05D 2d a un faible coût de maintenance, des performances élevées, une haute précision, une fiabilité élevée et une longue durée de vie. |
 |  |  |  |
| Le scanner 2D Lidar protège les opérateurs dans la zone de stockage des navettes | Application du scanner laser 2D à l'estampage | Le capteur du scanner laser détecte les saillies | Application du capteur lidar de sécurité dans la protection de zone |

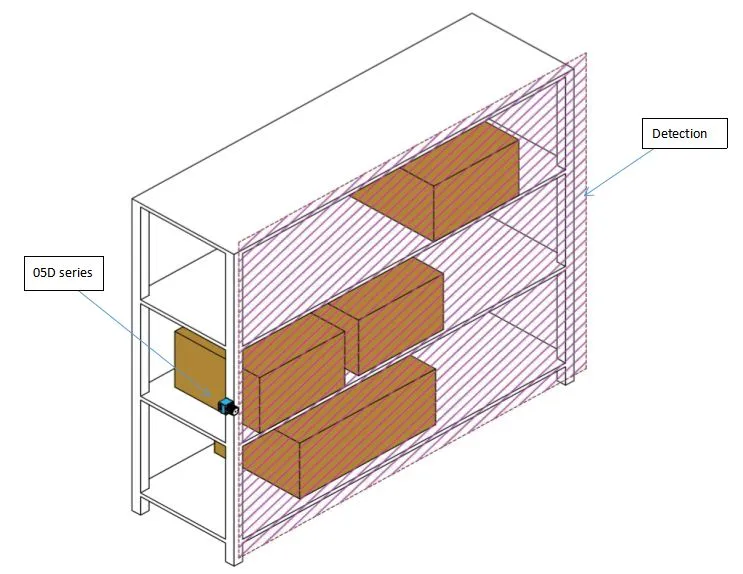

| Le système de stockage fait référence au stockage tridimensionnel de matériaux à travers des étagères avec des palettes, des poubelles et des cartons comme unités. Lorsque le personnel de l'atelier pénètre dans la voie de la navette, le scrutateur laser de sécurité compact XD-TOF-05D ou XD-TOF-10H dispose de zones de protection et d'avertissement commutables. | 1-1 contrôle d'accès 1-2 Dans ce cas, la zone de protection de la zone 3 à la zone 1 dans le groupe de zones de travail diminue progressivement. Les principaux points de sa stratégie de protection sont les suivants: 1. Lorsqu'un objet ou une personne envahit la zone 3, le système avertit l'intrusion. 2. Lors de l'invasion de la zone 2, un avertissement plus fort sera émis. 3. Lorsque vous entrez dans la zone 1, une alarme retentit et le rappelle à l'administrateur système. Selon les différents besoins des utilisateurs, la position d'installation et la hauteur de la série TD peuvent être ajustées de manière appropriée. La forme et le type de la zone peuvent également être modifiés en fonction de l'environnement dans lequel se trouve le contrôle d'accès. | Dans ce cas, un scanner laser de sécurité est installé sur l'étagère pour détecter si une cargaison s'introduit dans le plan de détection et empêcher la cargaison de tomber. De même, les scanners laser de sécurité de la série 05D peuvent également être utilisés pour détecter les saillies sur des surfaces horizontales. Les utilisateurs peuvent configurer selon leurs besoins. | La protection de zone a des applications à grande échelle dans la protection des systèmes mobiles, et l'AGV ou l'évitement d'obstacles de véhicule en fait partie. La série 05D est montée sur un chariot AGA. La voiture AGV roule sur un itinéraire fixe. Lorsqu'un objet entre dans la zone 3, le capteur de balayage laser de sécurité commande à la voiture de commencer à décélérer; lorsqu'il entre dans la zone 2, le capteur de balayage laser de sécurité le commande pour continuer à décélérer; quand 1 est entré, il s'arrête. |
 |  |  |  |
Autres produits de spécification
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
Zone de travail de 10 m Plage de balayage de 270 ° Résolution de 0,08 ° Taux de nuage de point élevé de 45 K / s Technologie de nuage de points de haute qualité HQPC Fonction anti-feu, anti-interférence Anti-poussière, pluie et brouillard Reconnaissance précise dans les environnements difficiles Type de navigation | Zone de travail de 20m Plage de balayage de 270 ° Résolution de 0,08 ° Taux de nuage de point élevé de 45 K / s Technologie de nuage de points de haute qualité HQPC Fonction anti-feu, anti-interférence Anti-poussière, pluie et brouillard Reconnaissance précise dans les environnements difficiles Type de navigation | Zone de travail de 25m Plage de balayage de 270 ° Résolution de 0,33 ° Personnalisation de l'arrière-plan d'apprentissage automatique 10 groupes de paramètres de groupe régional Configuration de polygone convexe, trois signaux indépendants Fonction anti-feu, anti-interférence Imperméable et anti-poussière. Avec fonction de chauffage Toujours applicable dans les environnements industriels difficiles | Zone de travail de 30 m Plage de balayage de 270 ° Résolution de 0,08 ° Taux de nuage de point élevé de 45 K / s Technologie de nuage de points de haute qualité HQPC Fonction anti-feu, anti-interférence Anti-poussière, pluie et brouillard Reconnaissance précise dans les environnements difficiles Type de navigation | Zone de travail de 50 m Plage de balayage de 270 ° Résolution 0,5 ° Personnalisation de l'arrière-plan d'apprentissage automatique Surveillance de groupe multizone, réglage quadrilatéral, trois signaux indépendants Étanche et anti-poussière, avec fonction de chauffage Toujours applicable dans les environnements industriels difficiles |
| Applicable à la sécurité, au transport à grande vitesse, aux robots commerciaux, aux AGV industriels, à la logistique | Applicable à la sécurité, au parking, à l'interaction de service, au robot, à l'AGV | Sécurité, trafic, application interactive | Trafic, application interactive | Applicable aux aéroports et aux ports |
