Pour plus de paramètres techniques, veuillez télécharger le PDF pour référence

Prévention des collisions entre machines de construction

Le système d’évitement des collisions surveillera toute la zone derrière l’empileur jour et nuit. Si un objet pénètre dans la zone d’avertissement prédéfinie, le lidar fournira à l’opérateur un signal d’avertissement sonore et lumineux.

● Distance de 5M, angle de 270 °,

● Sortie du commutateur, indication de l’état de fonctionnement de l’équipement NPN * 3 (PNP * 3) * 1

● Utiliser un laser de protection de la sécurité oculaire humaine, conformément aux normes

● Surveillance multi-zones

● Lecteur de périphérique externe (le commutateur fournit une force motrice DC30V 50mA)

● 16 types de paramètres de groupe de zones (configuration rapide, chargement rapide)

● Apprentissage automatique (apprentissage en fonction des scènes de terrain, suivi des contours)

● Fonction de pause, en tenant compte de la production (fonctions intégrées d’arrêt et de redémarrage, coordonnées avec les contre-mesures de mouvement de la ligne de production)

● IP65 étanche à la poussière et à l’eau

● Il est toujours applicable dans les environnements industriels difficiles.

Paramètre technique

Informations de base
Nom du produit	Scanner laser de sécurité 2D-TOF
Numéro de produit	XD-TOF-05D
Sortie d’E/S	NPN	PNP
Source de lumière laser	905nm (classe I)
fréquence de balayage	15 Hz/30 Hz
Plage d’angle de balayage	270º
Résolution de l’angle	0,1 º/0,3°
zone de travail	0,05 m à 5 m
Fonction d’auto-apprentissage	Analysez automatiquement l’environnement, générez une zone

Paramètres mécaniques/électroniques
Liaison électrique	Terminal à 14 broches
Tension d’alimentation	2W
Consommation électrique	DC9V-28V
Lecteur de commutateur	DC30V 50mA MAX
Couleur de la coque	Bleu/jaune (Nouveau produit non publié)
Digue de protection	Ip65
Poids	150g Sans câble
Taille (longueur * largeur * hauteur)	50mm * 50mm * 76mm

Performance
Forme d’objet reconnaissable	Presque toutes les formes
Erreur de mesure	±30 mm
Nombre de groupes de zones	16 groupes de zones, chaque groupe de zones contient 3 zones
Interface
USB	Micro-USB
Entrer	Micro-USB
Entrer	GND/NC*4
Sortie du commutateur	NPN (PNP)3,Indication de l’état de fonctionnement de l’équipement1
Temps de maintien de la sortie du signal	100ms-10000ms (réglable) 330ms typique
Temps de réponse	67ms-30000ms (réglable) 134ms typique
Voyant	Indicateur d’alimentation1, indicateur de groupe de zones3
Paramètres environnementaux
Anti-vibration	10-55Hz, amplitude 0,75mm, triaxiale XYZ, 2 heures par axe; 50-200Hz, 196m/s² (20G), vitesse de numérisation 2min/x cycle, XYZ triaxial, 2 heures par axe
Température de fonctionnement	-10ºC ▬ +55 ºC
Plage de température de stockage	-30ºC ▬ +75 ºC
Résistance à la lumière ambiante	≤15 000 lux

05D-

Configuration du produit :

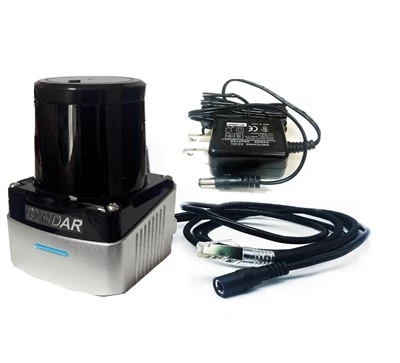

1. Un scanner laser avec câble

2. Une ligne de données USB

3. Un manuel d’instructions

4. Un manuel de logiciel

5. Logiciel, pilote, dessin 3D

Cas d’application

_20211123163306

Engins de chantier/anti-collision AGV

Le système anti-collision surveillera toute la zone derrière l’empileur jour et nuit, si un objet entre.

Dans la zone d’avertissement prédéfinie, le lidar fournira à l’opérateur des signaux d’avertissement sonores et visuels.

À PROPOS DE CYNDAR

Cyndar est un fournisseur mondial de capteurs intelligents et de solutions technologiques d’automatisation industrielle, la source de confiance mondiale de la technologie des systèmes de balayage laser 2D / 3D et un fabricant professionnel de produits de protection de sécurité radar laser depuis 10 ans. Cyndar se concentre sur les solutions professionnelles pour les capteurs intelligents. Nous nous engageons à offrir des produits de haute qualité, une intégration de systèmes personnalisée et un excellent contrôle des coûts.
